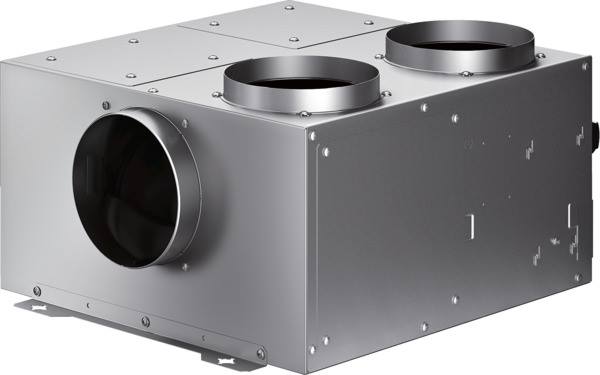

Gaggenau AR400142 Ekstern Motor - indv. mont/1400

Gaggenau indv. mont/1400 - AR400142 (930/1210 m^3/t) Installation i et andet rum giver et lavere lydniveau i køkkenet Til kombination med motorløse emhætter, bordemhætter eller loftsventilation Effekt: Effekt og lydniveau målt på trin 3/4: Udsugning i henhold til DIN EN 61591. Lydniveau og lydeffekt afhænger af den enkelte indbygningsform Udsugning: 930 / 1210 m³/t For information om hvert enkelt effekttrin med/uden intensivknappen slået til se tabellen med de respektive emfang uden motor Udførelse: Metalkappe, zinkbelagt Rørledninger til luftindtag: 1x ø 200 cylindrisk, 4x ø 150 cylindrisk Rørledning trykside: 1x ø 200 cylindrisk Dæksel til luftindtag anvendes ikke Monteringsanvisning: Ved installation af aftræksemhætte og ildsted med skorsten er det nødvendigt at bruge vindues-kontaktkobling Installation i skuffeområde med dobbelt højde eller på gulvet med udskæring i sokkel. Luftindtag med flad kanal maks. 2 x ø 150 mm bag skuffer kræver en skabsdybde på min. 750 mm. Muligt med skab uden sokkel Se side xxx for anbefalede kombinationer af bordemhætter, motorer og nødvendigt tilbehør For maksimal kanallængde bruges Gaggenaus flade rektangulære kanaler AD 8.. eller Naber System Compair Flow. Andre flade kanaler er ikke tilladt! For at dæmpe lyden, brug lyddæmper SD 011 050 Motorenhedens effektive kapacitet i kombination med emfang eller bordventilation finder du i tabelafsnittet Tilslutninger: Tilslutningseffekt 520 W Ledning 1,05 m Dobbelt-kontakt til tilpasning af kabel 6 x 1,5 mm²
